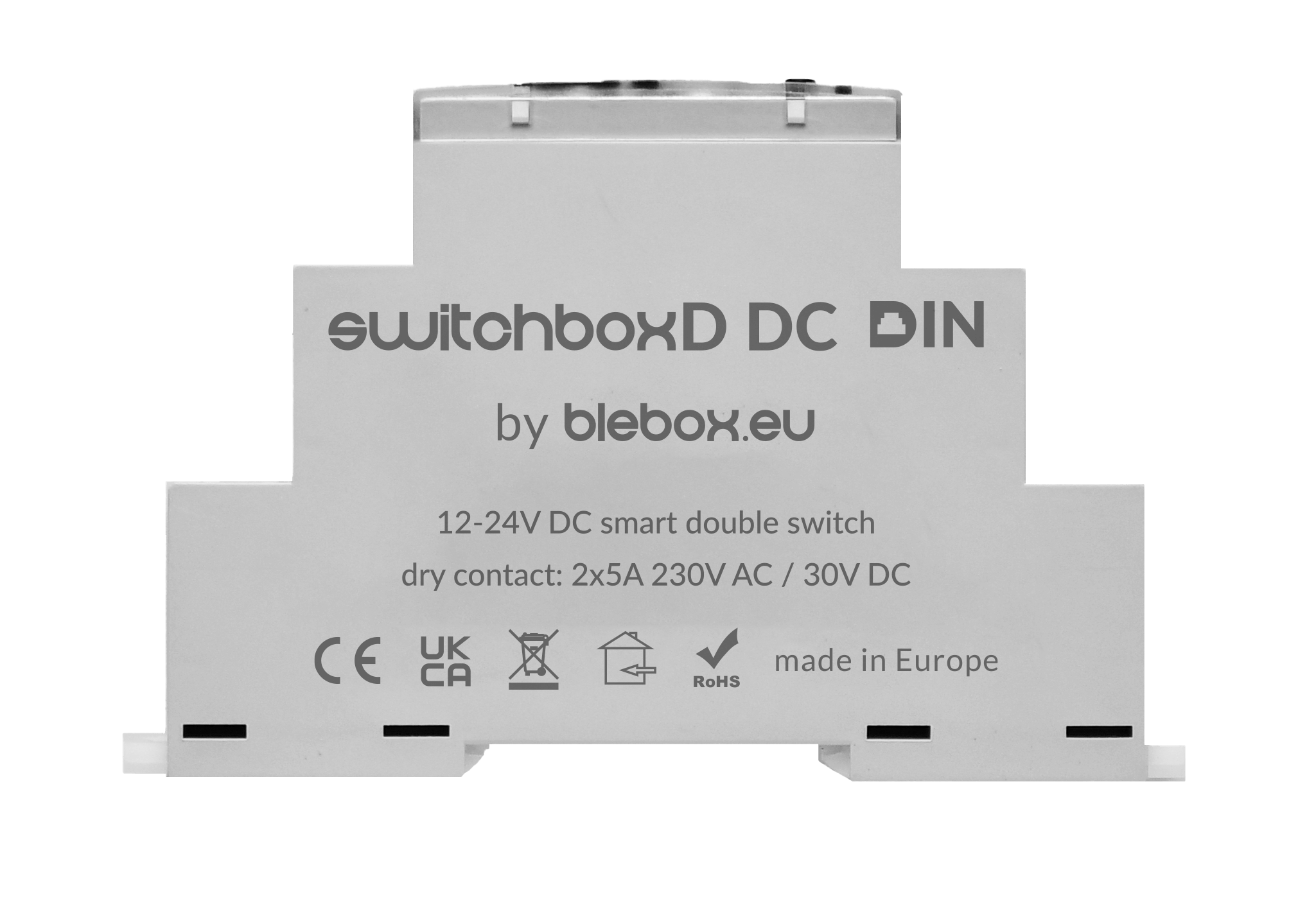

switchBoxD DC DIN

Podwójny, bezpotencjałowy przełącznik "ON/OFF" 12-24V DC na szynę DIN

Instrukcje powiązane z produktem switchBoxD DC DIN
(prosimy o zwrócenie uwagi na wersję)

switchBoxD DC DIN

  • Steruj dwoma obwodami elektrycznymi 5-30V DC lub 230V AC za pomocą smartfona!
  • Bezpieczne napięcie zasilania: 12-24V DC
  • Możliwość podłączenia do 2 przycisków lub do 2 sygnałów sterujących 12-230V DC/AC
  • Dwa tryby pracy wyjść: niezależny i przeciwsobny
  • Harmonogram oraz zegar astronomiczny
  • Montaż na szynę DIN w rozdzielni elektrycznej
  • Podświetlany, kolorowy panel przedni sterownika DIN z dodatkowym przyciskiem sterowania

DODATKOWO:

  • Możliwość sterowania innym sterownikami BleBox oraz tworzenie powiadomień
  • Możliwość sparowania pilotów (uRemote, sRemote) lub przycisków bateryjnych μWiFi (inBox)
  • Możliwość stworzenia bezprzewodowego przycisku WiFi (np. przycisk centralny) z modułem z rodziny actionBox
  • Bezprzewodowa automatyzacja w połączeniu z sensorami BleBox



Asystenci Głosowi i integracje:
Google Assistant   Alexa   Home Assistant

Aplikacja wBox:

Get it on Google Play  Download on the App Store

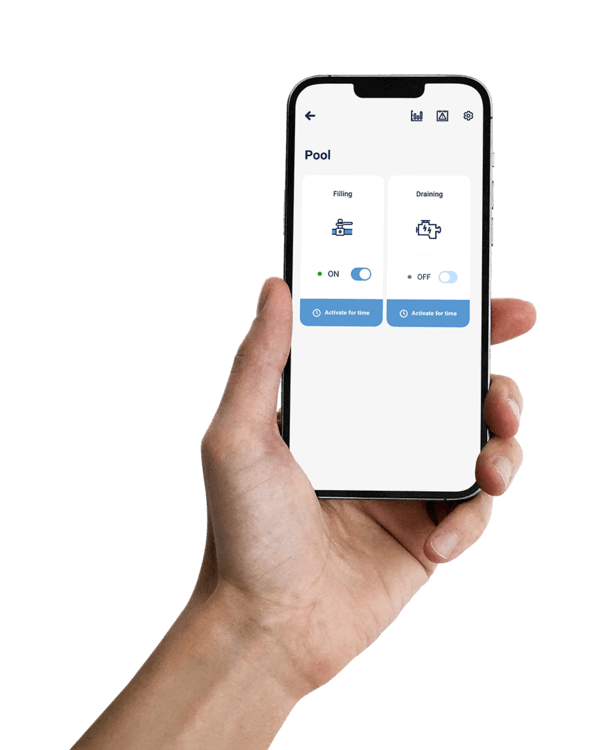

Sterowanie smartfonem!

Steruj dwoma obwodami elektrycznymi lokalnie (bez Internetu) oraz zdalnie, z każdego miejsca na świecie, używając smartfona lub komputera. Twórz sceny oraz grupy, które pozwolą Ci na jednoczesne sterowanie wieloma sterownikami BleBox.

Za pomocą sterownika WiFi „switchBoxD DC DIN” wyłączysz, włączysz lub włączysz na zadany czas aż dwa urządzenia 5-30V DC lub 230V AC! (bezpotencjałowy styk)

„switchBoxD DC DIN” możesz użyć również w trybie przeciwsobnym, aby np. przełączać uzwojenia (biegi) wentylatora, rekuperacji.

Harmonogram i zegar astronomiczny

Harmonogram z funkcją zegara astronomicznego umożliwia sterowanie o danej godzinie oraz/lub o wschodzie i zachodzie słońca na podstawie lokalizacji geograficznej. Wyliczany czas wschodu i zachodu słońca możesz dostosować do swoich potrzeb!

Przykładowo: automatyczne włączenie podlewania na 15 minut o wschodzie słońca

Bezpieczne napięcie!

Sterownik WiFi „switchBoxD DC DIN” jest zasilany bezpiecznym napięciem 12-24V DC, oznacza to, że nadaje się do układów FELV, PELV, SELV.

Zasilanie 12-24V DC oraz obsługa ELV (extra low voltage) na wejściach/wyjściach powoduje, że „switchBoxD DC DIN” świetnie odnajdzie się wśród automatyki przemysłowej.

Sterowanie sygnałowe

Inteligentny dom powinien myśleć za Ciebie, nie steruj więc ręcznie, a do wejść sterownika „switchBoxD DC DIN” podłącz np. wyjścia czujników dymu, ruchu, aby akcje sterowania zadziały się automatycznie.

Do sterownika można podłączyć maksymalnie 2 sygnały 12 – 230V AC lub DC oraz na ich podstawie skonfigurować powiadomienia, lub akcje sterowania tym samym, lub innym urządzeniem BleBox.

Stworzony do integracji!

Z racji na obsługę ELV (extra low voltage) na zasilaniu, wejściach oraz wyjściach, sterownik WiFi „switchBoxD DC DIN”, świetnie nadaje się do integracji z innymi systemami automatyki lub z systemami alarmowymi.

Przykładowo, wejścia (12-230V AC/DC) pozwolą Ci na bezpośrednie podłączenie sygnału z centrali alarmowej, który jest wyzwalany przy uzbrajaniu alarmu (bez modułu rozszerzeń). Sygnał ten możesz odczytać, aby np. bezprzewodowo zamknąć wszystkie rolety i wyłączyć wszystkie światła. Z kolei bezpotencjałowe wyjścia (30V DC / 230V AC) pozwolą na sterowanie funkcjami alarmu lub na sterowanie w innym systemie automatyki.

Przyciski przewodowe & WiFi

Smart-home nie ma zabierać możliwości, a je poszerzać, dlatego do „switchBoxD DC DIN” możesz podłączyć 2 niezależnie działające przyciski (zarówno 12-24V DC jak i 230V AC).

Możesz zastosować przyciski dzwonkowe (monostabilne) lub świecznikowe (bistabilne). Ich zachowanie dowolnie skonfigurujesz w aplikacji wBox!

Jeżeli brak właściwego okablowania to z pomocą modułów „actionBox”, „actionBoxS” lub „proxiBox”, stworzysz przyciski bez prowadzenia przewodów! Sterowniki wyślą rozkazy za pomocą lokalnej sieci WiFi (bez Internetu).

Sterowanie głosowe

W połączeniu z asystentami głosowymi Google Home oraz Amazon Alexa możesz sterować urządzeniami za pomocą głosu.

Wydaj polecenie głosowe do swojego smartfona lub głośnika Google, lub głośnika Alexa.

Sterowanie pilotem uWiFi

Do sterownika WiFi „switchBoxD DC DIN” możesz również sparować:

Piloty łączą się z urządzeniem bezpośrednio poprzez μWiFi (nie wymagają sieci WiFi do działania). Jeden pilot możesz sparować do wielu odbiorników, tak samo jak i do jednego odbiornika możesz sparować wiele pilotów.

*W przypadku powierzchni mieszkalnych powyżej 50-70m^2 lub w przypadku rozdzielnic umieszczonych w garażu, piwnicy, prosimy o wcześniejsze sprawdzenie zasięgu pilotów μWiFi

Sensory - automatyka WiFi

Wykorzystaj sensory BleBox aby poprzez sieć WiFi bezprzewodowo wysterować „switchBoxD DC DIN”, przykładowo:

Montaż na szynę DIN

Sterowniki BleBox z dopiskiem „DIN” przeznaczone są do montażu na szynie DIN w plastikowej skrzynce rozdzielczej.

Dodatkowo sterownik „switchBoxD DC DIN” wyposażony jest w wbudowane podświetlenie, które informuje o statusie pracy.

O produkcie

Specyfikacja

Napięcie zasilania:

12 - 24V DC

Zużycie energii:

< 1W

Ilość wyjść:

2

Typ wyjść:

przekaźnikowe, izolowane, konfigurowalne: niezależne lub przeciwsobne, bezpotencjałowe (wspólny potencjał)

maksymalne napięcie wyjść:

250V AC
30V DC

Maksymalne obciążenie:

na wyjście: 5A

Maksymalna moc:

na wyjście:

AC1 (rezystancyjne, cosφ>0.95): 5A @ 230V AC = 1150W

AC3 (IEC60947-4-1): ~0.15kW @ 240V AC (silnik)

DC1 (rezystancyjne): 5A @ 30V DC = 150W

Ilość wejść:

2

Typ wejść:

optoizolowane, logiczne, konfigurowalne, 12-230V AC/DC

Obsługiwane przyciski:

monostabilne (dzwonkowe), bistabilne (tradycyjne, krzyżowe) - bez podświetlenia

Ilość przycisków:

1

Typ przycisków:

tact-switch

funkcje przycisków:

1. funkcja włącz/wyłącz:
- krótkie naciśnięcie: przełącz wyjście 1
- długie naciśnięcie: przełącz wyjście 2

2. procedura resetu do ustawień fabrycznych

Sygnalizacja sterownika:

podświetlenie

Typ obudowy:

moduł instalacyjny DIN-1, szer. 17,5mm

Wymiary:

90(98,8) x 17,5 x 64,5mm

Stopień ochrony:

IP20 wg PN-EN 60529

Obudowa:

ABS / akryl, klasa palności V-0 wg UL 94

Sposób montażu:

bezpośredni montaż na szynie DIN 35mm wg PN-EN 60715

Standard komunikacji:

µWiFi, kompatybilny z WiFi, 802.11g

Częstotliwość transmisji:

2.4 GHz

Rodzaj transmisji:

dwukierunkowa, szyfrowana

API:

otwarte

Tryb pracy:

połączenie bezpośrednie (jako Access Point), połączenie WiFi poprzez standardowy router, połączenie z dostępem z dowolnego miejsca na świecie (wymagany jedynie dostęp do sieci Internet)

Kompatybilne urządzenia i systemy:

Apple iPhone, Apple iPad, iPad Mini, Android, komputery i urządzenia mobilne wspierające HTML5

Temperatura pracy sterownika:

od -20°C do +50°C
